太阳能风光互补路灯的配置和安装

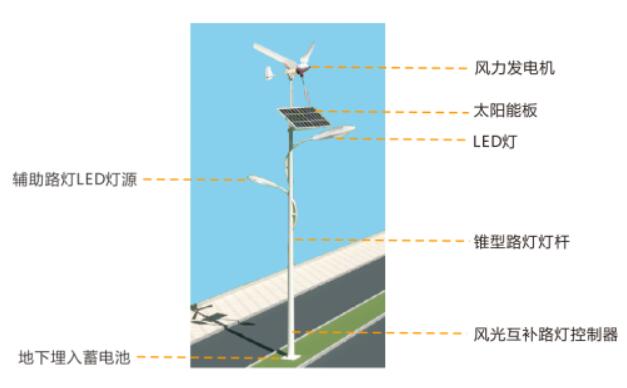

  太阳能风光互补路灯由以下几部分组成:太阳能电池、蓄电池、太阳能风光互补路灯专用控制器、发光体及灯杆。是一个自动控制的工作系统,只要设定该系统的工作模式就会自动运行工作。太阳能风光互补路灯是理想的道路照明灯具,随着人们生活的提高和社会的不断发展,它将被广泛利用,使太阳赐给大地的光明在夜晚为人类照明。


  太阳能风光互补路灯配置有哪些?南京欧陆电气下面为您详细介绍:

  A、风力发电机

  风力发电机电类型选配:直流风力发电机或交流风发电机;

  风力发电机电功率大小选配:300W、400W,多配低速永磁电机;

  风力发电机电压选配:DC12V、DC24V,主要供LED灯及中小功率HID灯;AC220V、380V,供大HID灯用时,要配太阳能专用电子整流器;

  B、太阳能电池板

  单晶硅光电转换率高,多晶硅弱光性较强,故后者在风光互补路灯太阳能电池板中应用较多。

  我公司所配的太阳能电池板额定功率有:55W、60W、65W、80W、85W、90W、100W、120W、130W、150W等。

  C、控制器

  用于控制:风机发电;太阳能电池发电;路灯电源(交流或直流);蓄电池组充放电;光控或时控。

  保护功能:夜间防反充电保护;蓄电池过充电、过放电保护;蓄电池开路保护;负载过电压保护;输出过载保护;输出短路保护;太阳能电池接反保护;防雷保护等。

  D、蓄电池组

  —般配备免维护铅酸蓄电池,装在路灯杆中间或地埋•蓄电池组:12V、24V,45~200Ah。以每天工作6-10小时计算,_般可以连续工作3-7个阴雨天。

  E、路灯光源

  选配LED灯——功率有15W、21W、30W、42W、60W、80W、90W、120W;DC12V、24V电源,其寿命长,眩光值较高。

  F、灯柱

  灯柱一般高为6-12m。灯柱下部装蓄电池,上部装风力发电机和太阳能电池板,要求灯柱有较高的强度和配套基础。

  太阳能风光互补路灯如何安装:


  a、将起吊绳穿在灯杆合适位置;

  b、缓慢起调灯具,注意避免吊车钢丝绳划损太阳电池组件;

  c、起调过程中,当太阳能风光互补路灯完全离开地面或完全脱离承载物时,至少有两位安装人员采用大扳手夹紧法兰盘,阻止灯具在起点过程中因底部摆动而造成灯具上端与吊车吊绳摩擦,损坏喷塑层乃至更多;

  d、当灯具起调到地基正上方时,缓慢下放灯具,同时旋转灯杆,调整灯头正对路面,法兰盘上长孔对准地脚螺栓;

  e、法兰盘落在地基上后,依次套上平垫30(或平垫24),弹垫30(或弹垫24)及M30(或M24)的螺母,用水平尺调节灯杆的垂直度,如果灯杆与地面不垂直可在灯杆法兰盘下垫上垫片使其与地面垂直,最后用扳手把螺母均匀拧紧,拧紧前应涂抹螺纹锁固胶。对于M24的螺栓(8.8级),旋紧扭

  矩为650.6N.m,对于M30的螺栓(8.8级),旋紧扭矩为1292.5N.m。

  f、撤掉起吊绳。

  g、检查太阳电池组件是否面对南面,否则进行调整。调整太阳能电池组件方向:采用必要装置将安装人员(1~2名)送至适当高度,安装人员采用扳手逐一松动紧定上灯杆组件的螺栓,然后以指南针为依据,扭转上灯杆组件至合适位置,最后逐一紧定上灯杆组件紧定螺栓,并确保各螺栓受力均匀。

  南京欧陆电气太阳能风光互补路灯应用案例:
